Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовительООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы ГРПШ:

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 4 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 2 и 8 предназначенные для замера входного и выходного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ГРПШ.

Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

Смотрите также в разделе «ГРПШ на базе двух регуляторов»:

Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh2/two_line/grpsh-07-2u1.html
  Оборудование  Газорегуляторные пункты и установки с узлами учета расхода газа  С основной и резервной линиями редуцирования

Газорегуляторные пункты шкафные c узлом учета ГРПШ-07-2У1с основной и резервной линиями редуцирования

Вы можете скачать опросный лист в формате PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
PDF

Технические характеристики ГРПШ-07-2У1

ГРПШ-07-2У1
Регулятор давления газаРДНК-1000
Клапан предохранительный сброснойКПС-Н
Регулируемая средаприродный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа0,6
Диапазон настройки выходного давления, Рвых, кПа2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч800
Масса, кг250

Устройство и принцип работы ГРПШ-07-2У1

Пункт ГРПШ-07-2У1 работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 13 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 13 кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с  электронным корректором.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная:
1, 3, 7,12, 13 — краны шаровые; 2 — фильтр типа ФГ; 4 — манометр входной МТ; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор (на отопление); 10 — аппарат отопительный; 11 — клапан предохранительный сбросной

Габаритный чертеж газорегуляторного пункта шкафного ГРПШ-07-2У1:
1 — Рвх; 2 — продувочный патрубок; 3 — вход КПС-С; 4 — выход КПС-С; 5 — Рвых; 6 — вентиляционный патрубок

Источник: http://s-gaza.ru/catalogue/gpuu/twoline/grpsh-07-2u1/

Сколько стоит ГРПШ-07-2У1



Цена ГРПШ-07-2У1 предоставляется по запросу в нашу компанию. Стоимость изделия рассчитывается на основе согласованных схем. Доставка до заказчика осуществляется любыми видами транспорта, в том числе до конечного адреса заказчика. Срок изготовления составляет не более 30 дней с момента получения оплаты.



Ознакомиться с данной моделью ГРПШ производства ЭКС-ФОРМА можно на сайте http://www.exform.ru/catalog/GRP/grpsh-07-2u1.php.



Наиболее популярными модели ГРПШ с двумя регуляторами РДНК-1000 стали после реализации программ газификации регионов, в которую попали в том числе небольшие поселения. Данная модель ГРПШ отличается компактными размерами, низкое стоимостью и простотой обслуживания.



Среди недостатков можно выделить нестабильное поддержание заданного выходного давления, неспособность работать как при нулевых расходах газа так и в период холодов, особенно, когда в газопровод подается влажный газ. Если вы не хотите столкнуться с данными проблемами, рекомендуем обратить внимание на установку газорегуляторную УГРШ(К)-500-2 на базе двух регуляторов РДК-500.

Источник: http://xn--c1a0ahw.xn--p1ai/grpsh/41-grpsh-07-2u1.html
В каталог

Газорегуляторное оборудование (ГРПШ) (собственное производство)

ГРПШ-07-2У1 с регулятором РДНК-1000

Особенности и принцип работы ГРПШ-07-2У1 регуляторы РДНК-1000

ГРПШ-07-2У1 – шкафные газорегуляторные пункты, с основной и резервной линиями редуцирования, на базе регуляторов газа РДНК-1000. Используются для снижения среднего и высокого давления газа до низкого и удержания его на заданном уровне в системах газоснабжения промышленных и бытовых объектов.

Технические характеристики:
Наименование параметраГРПШ-07-2У1
Регулятор давления газаРДНК-1000
Регулируемая средаприродный газ по ГОСТ 5542-87
Температура окружающей среды, C°от -40 до +60
Диапазон настройки давления газа на выходе, Рвых, кПа2...5
Неравномерность регулирования, % ±10
Максимальное входное давление, Рвх, МПа0,6
Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа1,9...5,5
Диапазон настройки давления, срабатывания отключающего устройства, кПа при понижении Рвых(0,2…0,5)*Рвых
при повышении Рвых(1,2…1,8)*Рвых
Пропускная способность (для газа плотностью ρ=0,72 кг/м³) в зависимости от входного давления, м³/ч, не менее (с седлом 45)0,05 МПа70
При Рвх: 0,1 МПа130
При Рвх: 0,3 МПа450
При Рвх: 0,6 МПа900
При Рвх: 1,2 МПа-
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 50
Ду 65
Ду 15
Соединение входного и выходного патрубков, импульса сварное по ГОСТ 16037-80
Срок службы, лет15
Масса, кг (не более)
с обогревом
с узлом учета
120
150
160
Источник: http://air-gaz.ru/catalog/gazoregulyatornoe_oborudovanie_grpsh/?ID=6763

ГРПШ-07-2У1 с регулятором РДНК-1000

Газорегуляторный пункт ГРПШ-07-2У1 с основной и резервной линиями редуцирования на основе регуляторов давления газа РДНК-1000 применяется для редуцирования среднего или высокого давления газа до более низкого и автоматического удержания его на указанном уровне в системах газоснабжения объектов бытового и промышленного назначения.

В случае ремонтных работ оборудования и необходимости закрытия входных и выходных кранов, газ будет поступать к потребителю по резервной линии редуцирования. Контроль давления на выходе производится по манометру.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана, после регулятора давления газа и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Технические характеристики ГРПШ-05-2У1 :

Наименование параметра

Значение

Тип регулятора давления газа

РДНК-1000

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, С

-40…+60

Диапазон настройки давления газа на выходе, Рвых, кПа

2..5

Неравномерность регулирования, %

+/-10

Максимальное входное давление, Рвх, МПа

0,6

Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа

1,9...5,5

Диапазон настройки давления срабатывания отключ. устройства, кПа



при пониж. Рвых

(0,2…0,5)*Рвых

при повыш. Рвых

(1,2…1,8)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:



0,05 МПа

70

0,1 МПа

130

0,3 МПа

450

0,6 МПа

900

1,2 МПа

-

Присоединительные размеры:



входного патрубка, мм

Ду50

выходного патрубка, мм

Ду65

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

сварное по ГОСТ 16037-80

Срок службы, лет

15

Масса, кг (не более)

120

с обогревом

150

с узлом учета

160

Заказать ГРПШ-07-2У1 с регулятором РДНК-1000


На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам: +7 (8452) 25-48-35, +7 (8452) 25-46-34. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов.

Доставка
Компания «Газмашстрой» предлагает приобрести ГРПШ-07-2У1 с регулятором РДНК-1000 заводам и предприятиям России и стран СНГ. Доставка оборудования возможна по следующим городам: Абакан, Актобе, Алматы (Респ. КАЗАХСТАН), Ангарск, Архангельск, Астана(Респ.КАЗАХСТАН), Астрахань, Атырау, Ачинск, Барнаул, Березники, Бийск, Благовещенск, Братск, Великий Новгород, Великие Луки, Владивосток, Волгоград, Вологда, Воронеж, Горно-Алтайск, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Канск, Калининград, Караганда, Киров, Кокшетау, Кемерово, Комсомольск-на-Амуре, Костанай, Краснодар, Красноярск, Куйбышев, Курган, Кызыл, Кызылорда, Кострома, Ленинск-Кузнецкий, Ленск ,Липецк, Магнитогорск, Мариинск, Междуреченск, Миасс, Мирный, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Ноябрьск, Озерск, Омск, Оренбург, Орск, Павлодар(Респ.КАЗАХСТАН), Пенза, Пермь, Петрозаводск, Петропавловск (Респ.КАЗАХСТАН) Прокопьевск, Псков, Ростов-на-Дону, Рубцовск, Рязань, Самара, Санкт-Петербург, Саратов, Саранск, Симферополь, Севастополь, Сковородино, Славгород, Ставрополь, Стерлитамак, Сургут,Талдыкорган (Респ.КАЗАХСТАН), Тараз, Тобольск, Тольятти, Томск, Тында, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Усть-Кут, Усть-Каменогорск(Респ.КАЗАХСТАН), Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Чита, Шадринск, Шымкент, Южно-Сахалинск, г. ЮРГА, Ярославль, Якутск и другие города. ГРПШ-07-2У1 с регулятором РДНК-1000 доставляется во все города Республики Казахстан, Белоруссии, Туркменистана, Узбекистана, Азербайджана, Кыргызстана и других стран СНГ, при согласовании по телефону: +7 (8452) 25-48-35, +7 (8452) 25-46-34.

Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на ГРПШ-07-2У1 с регулятором РДНК-1000) обращаться в отдел подбора оборудования:+7 (8452) 25-48-35, +7 (8452) 25-46-34*
Источник: http://xn--80aahrlqppik8d.xn--p1ai/grpsh_07_2u1.html

ГРПШ-07-2У1 с двумя регуляторами РДНК-1000



Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-07-2У1
Наличие: Под заказ
Цена: По запросу

Газорегуляторные пункты шкафные ГРПШ-07-2У1 с двумя регуляторами РДНК-1000, выпускаются с одной основной и одной резервной линиями редуцирования для систем газоснабжения с низким выходным давлением (2-5 кПа) и максимальным расходом газа не более 800 м³/ч.

Гарантия на готовое изделие: 36 месяцев.



Технические характеристики ГРПШ-07-2У1

ГРПШ-07-2У1 с регуляторами РДНК-1000

Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газаРДНК-1000
Диапазон входных давлений, МПа 0,05-0,6
Диапазон настройки выходного давления, кПа2-5
Пропускная способность, м³//ч, при входном давлении, Мпа,
без учета запаса для ГРП
Регулятор РДНК-1000
При Рвх: 0,05 МПа 70
При Рвх: 0,1 МПа 130
При Рвх: 0,2 МПа 280
При Рвх: 0,3 МПа 450
При Рвх: 0,4 МПа 600
При Рвх: 0,5 МПа 700
При Рвх: 0,6 МПа 900
Неравномерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа:1.25 Р вых.
При понижении входного давления, кПа:не менее 0,5 Р вых.
Клапан предохранительный сбросной ПСК-25Н
Диапазон настройки сбросного клапана, кПа 1.15 Р вых.
Температура окружающего воздуха, °С исп.1 -40...+45, исп.2 -60...+45
Система обогрева без обогрева или газовый обогрев
Расход для системы обогрева, м³//ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 50
Ду 65
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 5
Средний срок службы, лет35
Назначенный срок службы, лет 35
Масса, кг не более 150


Схемы ГРПШ-07-2У1




* Схемы на сайте размещены исключительно для ознакомления. Для каждого проекта наши конструктора бесплатно разработают габаритную и газовую схему изделия. Просьба не использовать представленные на сайте схемы без согласования с нашими специалистами.

Устройство и работа ГРПШ-07-2У1

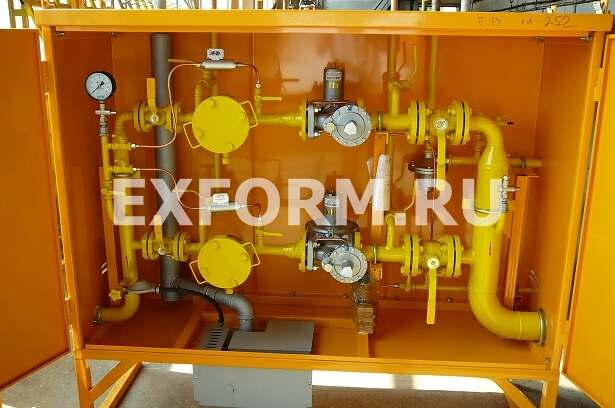

Газорегуляторный пункт шкафной ГРПШ-07-2У1 состоит из металлического шкафа с дверками с двух сторон, установленного на раме, на которой смонтировано технологическое оборудование для редуцирования природного газа.

Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

1) Крана шарового ДУ-50 фланцевого на входе. Также на входе установлен манометр для контроля входного давления.

2) Фильтра газового ФГ-50 со степенью очистки 25 или 80 мкм. Для слива конденсата из фильтра предусмотрена пробка. Для замера перепада давления на фильтре установлен датчик перепада давления ДПД.

3) Регулятора давления газа РДНК-1000, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) Крана шарового фланцевого ДУ-65 на выходе; На выходе также установлен манометр для контроля выходного давления.

5) импульсного трубопровода с краном ГШК ДУ-25;

6) предохранительного сбросного клапана ПСК-25ПН, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК ДУ-20 и сбросного трубопровода с выводом за пределы ГРПШ.

Для сброса газа в атмосферу из газопровода при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами ГШК ДУ-20.



Технология производства ГРПШ-07-2У1



Газорегуляторные пункты на базе регуляторов РДНК-1000 разрабатываются и выпускаются на заводе "Экс-Форма" серийно и по индивидуальному заказу. На нашем предприятии реализуется полный цикл производственных процессов - от проекта до готового объекта. Собственный конструкторский отдел стремится внедрять в производство самые передовые технологии.

Корпус шкафа изготавливается на листогибочных станках японского производства, покраска шкафа осуществляется по финской технологии порошковой окраски. Кроме того, мы комплектуем ГРПШ-07-2У1 только качественными приборами и запорной арматурой, что позволяет нам давать гарантию на все оборудование и осуществлять грамотное сервисное обслуживание в течении гарантийного и постгарантийного срока.

Изделия выпускаются с односторонним или двухсторонним обслуживанием, с горизонтальным или вертикальным подводом газа с возможностью расположения входа и выхода газа с любой стороны.

Цена ГРПШ-07-2У1 с регуляторами РДНК-1000


Цена на ГРПШ-07-2У1 предоставляется по запросу.

Доставка осуществляется во все регионы любыми видами транспорта.

Сроки изготовления зависят от загруженности производства.


Источник: http://www.exform.ru/catalog/GRP/grpsh-07-2u1.php

Особенности и принцип работы ГРПШ-07-2У1 регуляторы РДНК-1000



ГРПШ-07-2У1 – шкафные газорегуляторные пункты, с основной и резервной линиями редуцирования, на базе регуляторов газа РДНК-1000. Используются для снижения среднего и высокого давления газа до низкого и удержания его на заданном уровне в системах газоснабжения промышленных и бытовых объектов.





Технические характеристики ГРПШ-07-2У1:





Наименование параметра

Значение

Тип регулятора давления газа

РДНК-1000

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, С

-40…+60

Диапазон настройки давления газа на выходе, Рвых, кПа

2..5

Неравномерность регулирования, %

+/-10

Максимальное входное давление, Рвх, МПа

0,6

Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа

1,9...5,5

Диапазон настройки давления срабатывания отключ. устройства, кПа



при пониж. Рвых

(0,2…0,5)*Рвых

при повыш. Рвых

(1,2…1,8)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:



0,05 МПа

70

0,1 МПа

130

0,3 МПа

450

0,6 МПа

900

1,2 МПа

-

Присоединительные размеры:



входного патрубка, мм

Ду50

выходного патрубка, мм

Ду65

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

сварное по ГОСТ 16037-80

Срок службы, лет

15

Масса, кг (не более)

120

с обогревом

150

с узлом учета

160





Устройство и принцип работы ГРПШ-07-2У1 с регуляторами РДНК-100

Пункт ГРПШ 07 2У 1 работает следующим образом.

Газ по входному трубопроводу через входной кран и фильтр поступает на газовый счетчик, затем к регулятору давления газа, регулятор снижает давление газа до заданного значения и поддерживает его на установленном уровне. После редуцирования газ через выходной кран поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре установлен манометр для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру.

Учет расхода количества газа производится турбинным счетчиком газа или ротационным с электронным корректором объема газа.

На входном газопроводе после входного крана, после регулятора давления газа и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в “тупике”.



Скачать функциональную схему ГРПШ-07-2У1 регуляторы РДНК-1000





































купить ГРПШ-07-2У1 регуляторы РДНК-1000, цена ГРПШ-07-2У1 регуляторы РДНК-1000, характеристики ГРПШ-07-2У1 регуляторы РДНК-1000, схема ГРПШ-07-2У1 регуляторы РДНК-1000, паспорт ГРПШ-07-2У1 регуляторы РДНК-1000



Функциональная (габаритная) схема ГРПШ-07-2У1 регуляторы РДНК-1000






Теги: ГРПШ-07-2У1 регуляторы РДНК-1000

Источник: http://gazmashprom-s.ru/grp/grpsh-dve-linii-reducirovaniya/430-gazoregulyatornyy-punkt-grpsh-07-2u1-regulyatory-rdnk-1000.html

Гидравлические шаровые краны высокого давления

регуляторов давления газа рдук

Предыдущий 1 2 3 4 5 6 7 Следующий. Бесплатная доставка 13 Заказы Бесплатная доставка 29 Заказы На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Компактный шаровой кран высокого давления с фланцевой платой - PN , PN Shanghai Topon-Tools Trading Co.

Регулятор давления fe-25 pietro fiorentini

НАСОС 1Д630-90а

Природный газ по ГОСТ Габаритные размеры, мм, не более - длина - ширина - высота Изделие имеет встроенный фильтр, также можно укомплектовать его ПСК. Сбалансированный двухступенчатый регулятор позволяет достичь высокой точности регулирования и высокой эксплуатационной надежности. Оплата Наличные курьеру Банковской картой при получении Банковский перевод Безналичная оплата Перед оплатой уточните по телефону, есть ли в данный момент товар на складе и забронируйте его.

Регулятор давления газа fe купить

Корректор обьема газа ТС215/ВК

Предохранительно-запорные клапаны ЗК производство ТермоБрест. Нет в наличии На складе. Бесплатная доставка 12 Заказы Для всех приобретений, сделанных на нашем сайте, оплата может быть произведена: Бесплатная доставка 16 Заказы

Перевод величин давлений из миллиметров ртутного столба в паскали

УГРШ-50Н без ОГ

Паскаль - единица измерения, применяемая в системе СИ. Большая часть алмазов в производстве — искусственного происхождения из-за низкой цены и потому, что спрос на такие алмазы превышает возможности добывать их в природе. Общие сведения Воздушный шар, лопающийся в офисе TranslatorsCafe. Добавить комментарий к статье. Во время вулканических извержений алмазы перемещаются в верхние слои поверхности Земли благодаря магме. Давление — важное понятие в геологии. В отличие от драгоценных камней, в основном образующихся в горных породах, нефть формируется на дне рек, озер, или морей.

Регуляторы давления газа рдг 50 в

Оптимус - А-1207-7000

Регулятор управления КН-2 для исполнения РДГ-В поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным в установившемся режиме. Фильтр предназначен для очистки газа, используемого для управления регулятором, от механических примесей. Давление в полости под мембраной исполнительного устройства при работе всегда будет больше вых. Уплотняющие поверхности корпуса и крышки протереть. При пуске в работу регулятора РДГ, регулятор управления 1 настраивается на величину заданного выходного давления регулятора, перенастройка регулятора с одного выходного давления на другое производится также регулятором управления 11, при этом, заворачивая регулировочный стакан мембранной пружины регулятора управления, мы повышаем давление, а отворачивая — понижаем. Диапазон настройки отключающего устройства, кПа- при понижении выходного давления- при повышении выходного давления. Рисунок 2 Регулятор давления газа РДГ-В 1-клапан отсечной; 2-исполнительное устройство; 3-седло; 4-клапан рабочий; 5-стержень; 6-мембрана исполнительного устройства; 7-дроссельная шайба; 8-дроссели регулируемые; 9-трубка импульсная входного газопровода; пружина отсечного клапана; шток механизма контроля; механизм контроля; фильтр; свеча; регулятор управления КН-2 ; стабилизатор; манометр; рычаг отсечного клапана давления; кронштейн; винт; пружина малая; пружина большая; скобы; кронштейн; рег.

1 2 3 4 5
